Geometria Descritiva Concetual-Maria Caneco

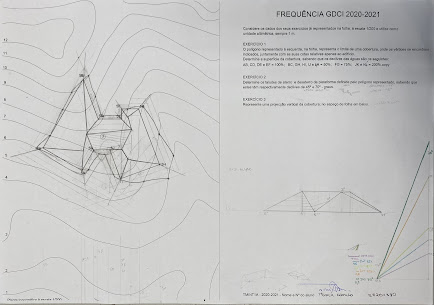

Exercício de Coberturas e Topografia (modelação do terreno) proposto na aula de dia 18/01/2021 Enunciado: a) Determine a superfície de cobertura definida pelo perímetro poligonal representado no desenho ao lado, onde se encontram os respetivos vértices e cotas, sabendo que os declives são os seguintes:  -AB, CD, DE, EF, GH e HI=100% ;  -BC, FG e LA= 30º;  -IJ e JK=50%;  -KL= 2. b) Sabendo que os declives de aterro são de 45º e que os de desaterro são de 60º de inclinação, determine a modelação de terreno (desenho dos taludes) necessária para receber a plataforma poligonal de cota 15 indicada no desenho ao lado, - Represente com uma cor diferente a linha de nível final de cota 13 u.a=1 cm Resolução à escala 1/200: (à escala 1/100 não dava para chegar ao resultado final)



 Exercício resolvido na aula de 18/01 sobre coberturas: Enunciado: A figura corresponde ao limite de uma cobertura. Respeitando as pendentes indicadas determine: a) as linhas de nível da cobertura e as suas arestas, indicando todos os traçados auxiliares. Nota: - a indicação isolada da pendente corresponde à inclinação dos planos da cobertura  - a indicação da pendente precedida de 1=   corresponde à inclinação das arestas da cobertura  Resolução:

Enunciado: Verificará agora que no interior do seu objecto se intersecta um grande número de paredes. Elimine algumas delas integralmente, ou partes se estas se encontrarem entre outras paredes, de modo a criar passagens por todo o interior da forma.   Nova Resolução:

Enunciado: Utilizando as Operações Geométricas Básicas, aprendidas nas aulas, desenvolva um objecto geométrico complexo, operando do seguinte modo, agora sobre a sua forma vazada: - Escolha 3 ou 4 operações geométricas diferentes e aplique-a, numa primeira acção, à sua única forma vazada, e depois, sucessivamente, a cada uma das imagens obtidas;  - As operações geométricas deverão sempre criar a intersecção entre a forma operada e a sua imagem, de modo a proporcionar, no seu interior, a divisão em espaços equivalentes;  - Deverá haver o cuidado de não permitir que uma forma intersecte mais do que duas outras formas: a que lhe deu origem e a que ela originou;  - O desenvolvimento do objecto geométrico deverá ser pensado tridimensionalmente, de maneira a evitar que as operações geométricas se realizem sempre na horizontal.  O resultado final desta fase será a representação ortogonal do objecto criado, incluindo as vistas exteriores, planta superior e alçados, mas também as vistas secante

Enunciado: Utilizando as Operações Geométricas Básicas, aprendidas nas aulas, desenvolva um objecto geométrico complexo, operando do seguinte modo, agora sobre a sua forma vazada: - Escolha 3 ou 4 operações geométricas diferentes e aplique-a, numa primeira acção, à sua única forma vazada, e depois, sucessivamente, a cada uma das imagens obtidas;  - As operações geométricas deverão sempre criar a intersecção entre a forma operada e a sua imagem, de modo a proporcionar, no seu interior, a divisão em espaços equivalentes;  - Deverá haver o cuidado de não permitir que uma forma intersecte mais do que duas outras formas: a que lhe deu origem e a que ela originou;  - O desenvolvimento do objecto geométrico deverá ser pensado tridimensionalmente, de maneira a evitar que as operações geométricas se realizem sempre na horizontal.  O resultado final desta fase será a representação ortogonal do objecto criado, incluindo as vistas exteriores, planta superior e alçados, mas também as vistas secante
