Geometria Descritiva Concetual-Maria Caneco

  Enunciado: Determine o vazamento interior da sua forma, definindo uma espessura de parede de cerca de 2mm ou 3mm e represente de novo a sua forma numa nova folha A3, incluindo nas suas projecções, 2 secções produzidas por dois planos, sendo um horizontal e o outro, vertical.

  Enunciado: Escolha uma forma tridimensional simples, como por exemplo um cubo, uma pirâmide ou uma qualquer outra forma volumétrica, com uma dimensão da ordem dos 4 ou 5 cm de aresta, ou equivalente, e represente-a em MPO recorrendo a, pelo menos, 3 das suas projecções, sendo uma delas uma planta, outra um alçado frontal e outra um alçado lateral ou oblíquo. Represente todas as projecções na mesma folha, dispondo-as posicionalmente umas em relação às outras, alinhando sempre pelas respectivas linhas de chamada, mas não sendo necessário representar um eixo do x ou LT (Linha de Terra).

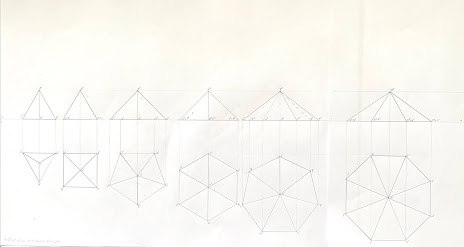

  Resposta ao Exercício da aula 26/10/2020: Enunciado: Represente, lado a lado na sua folha, polígonos regulares, desde o triângulo até ao octógono, de modo a que estas figuras sejam as projeções horizontais de pirâmides regulares. Oa lados destes polígonos são sempre de 4 cm. Represente as duas projeções ortogonais de cada uma das pirâmides propostas. As pirâmides propostas serão sempre regulares, o que significa que as faces laterais são triângulos equiláteros.
